Lötprozessmonitor mit Wärmebild-Überwachung
Kundenforderung:
Überwachung der Löttemperatur eines Doppelnutzens mithilfe einer Wärmebildkamera.

Eine beim Kunden vorhandene Lötprozeß-Überwachungssoftware soll erweitert werden.
Projektinhalt:
Umsetzung:
  • Einlesen des Wärmebildes der Infrarotkamera
  • Verarbeiten von Bauteilinformationen des Bestückungsautomaten
  • Berechnen der von Bauteilen belegtenBereiche (=ROI)
  • Ermitteln der höchsten Temperatur in den ROI und Weitergabe als Prozeßwert an die Lötprozeßsteuerung
  • Warnung bei Überhitzung empfindlicher Bauteile
  • Kalibrierung  mit  Kamerabild

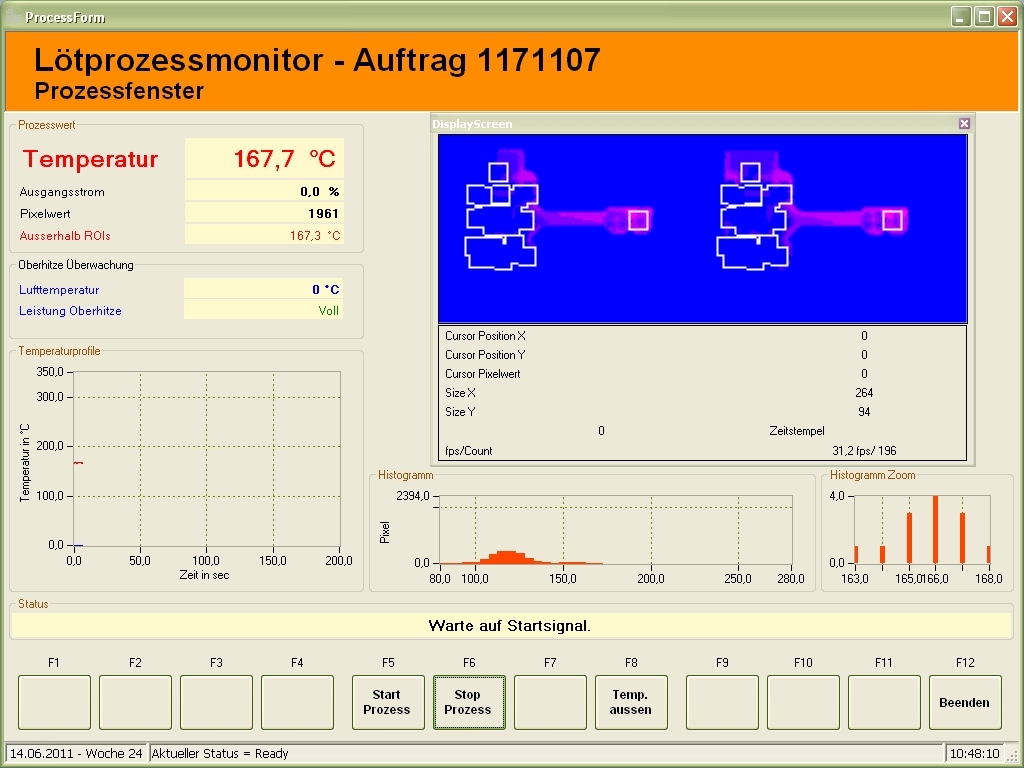

  • Einzeichnen der ROI in das aktuelle Wärmebild
  • Automatisches Einlesen der Bauteildaten
  • Anzeige eines Histogramms  über die Temperaturverteilung
Entwicklungsumgebungen und Software:

  • VS 2008 C# für PC-Software
  • NI Automation Studio 8.6.1  (Komponenten) für die enthaltenen Visualisierungen
Tätigkeiten:
  • Analyse und Erweiterung der vorhandenSoftware
  • Enge Zusammenarbeit mit der Softwareabteilung des Kunden um seine vorgeschriebenen  Standardkomponenten verwenden zu können
  • Erstellen der Software mit Inbetriebnahme direkt beim Kunden
  • Erstellen der Software-Dokumentation und eines Handbuchs
